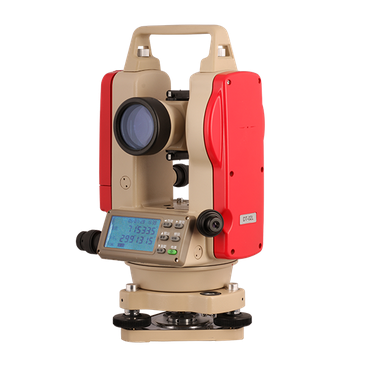

科力達DT-02LL激光電子經緯儀
科力達DT-02LL激光電子經緯儀
科力達激光電子經緯儀,先進的同軸同焦可視激光電經,可隨時觀測改正激光與視準軸的不同軸誤差,非常實用、好用。絕對編碼測角方式,測角精度2秒,電子氣泡補償精度1秒,補償范圍±3′,帶激光對中、激光指向,雙面板液晶中文顯示,方便、快速、實用、準確。
同軸同焦可視激光電經
先進的同軸同焦可視激光電經,可隨時觀測改正激光與視準軸的不同軸誤差,非常實用、好用。
激光器與主機
共用一個電池,一體化設計。
雙面板液晶中文顯示
方便、快速、實用、準確。
液體電子傳感器
可隨時補償豎軸傾斜,保證讀數準確無誤?。
水平盤、垂直盤
采用對徑讀數確保2秒級精度?。
技術指標
基本屬性 |
激光指示器 |
波長:635 |
|
功率:0.5mw |
|
激光經緯儀適用 |
聚焦點方式 |
調焦 |
有效射程 |
120m |
顯示部分 |
顯示器類型
有雙面LED液晶顯示屏,中文顯示
|
數據輸出 |
接口:RS-232C |
|
|
測角部分 |
測角方式 |
絕對編碼式 |
碼盤直徑 |
79mm |
顯示讀數 |
1"/5"可選 |
精度 |
2" |
探測方式 |
水平角:對徑; 豎直角:對徑 |
|
|
望遠鏡 |
成像 |
正像 |
鏡筒長度 |
157mm |
物鏡有效孔徑 |
45mm; 視距可達:1.4m |
放大倍率 |
30× |
視場角 |
1°30′ |
分辨率 |
3" |
視距乘/加常數 |
100/0 |
|
|
自動垂直補償器 |
系統 |
液體電子自動補償器:±3′ 水泡補償 ± 3′ |
精度 |
液體電子自動補償器:1″ |
精度 |
管水準器:30″/2mm |
|
|
水準器 |
管水準器 |
30"/2mm |
圓水準器 |
8'/2mm |
|
|
光學對中器 |
成像 |
正像 |
放大倍率 |
3× |
調焦范圍 |
0.5m~∞ |
視場角 |
5° |
|
|
激光對中器 |
對中精度 |
1.5m處1.5mm |
激光點直徑 |
1.5m處2.5mm |
功能 |
帶激光對中,激光指向功能 |
|
|
無限位微動螺旋 |
螺旋個數 |
1個水平/1個垂直 |
|
|
物理特征 |
使用環境溫度 |
-20℃~+45℃ |
機載電池 |
可充電鎳—氫電池/AA電池 |
電壓/電源 |
直流6V/連續工作時間10小時 |
|
|
尺寸及重量 |
尺寸 |
165mm X 157mm X 318mm |
重量 |
4.3kg |
